Ime: 380V komunikacija z nizko napetostno distribucijsko omaro Zmogljivost: 1500KVA Leto dostave: 2019 Država/regija: Mumbaj, Indija Prednosti: sprejemanje modularne zasnove (20 mm luknje za namestitev) in jekleni okvir hladno obrezane, omogoča hitro predprodukcijo in natančno montažo, kar znatno skrajša dostavni cikel. Visoke univerzitetne komponente zagotavljajo kakovostno stabilnost, ki podpira visokofrekvenčne in zelo zanesljive potrebe po napajanju v komunikacijskih objektih.

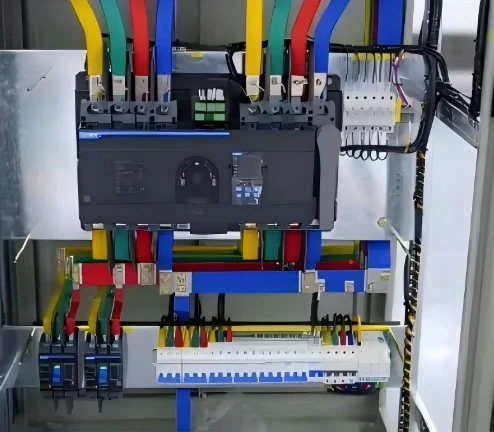

AC nizko napetostno distribucijsko omaro je naprava, ki se uporablja za porazdelitev električne energije. Primerno je za uporabo v elektrarnah, podstanicah, tovarnah in podjetjih, kjer je izmenična frekvenca 50Hz, nazivna delovna napetost je 380V, nazivni delovni tok pa do 3150A v sistemu porazdelitve električne energije. Kabinet služi kot naprava za pretvorbo, distribucijo in nadzor električne energije za osvetlitev in električno opremo. Omarna distribucija AC je zasnovana z varnostjo, ekonomičnostjo, racionalnostjo in zanesljivostjo v mislih, saj ponuja visoko prelomno zmogljivost, odlično dinamično stabilnost, prilagodljive električne sheme, enostavno sestavljanje, močne serije in praktične značilnosti, novo strukturo in visoko zaščito. Uporablja se lahko kot posodobitev za opremo za stikalo z nizko napetostjo.
Strukturne značilnosti
Ohišje iz AC nizkonapetostne distribucijske omare sprejme univerzalno specifikacijsko obrazec. Okvir je izdelan iz 8mf hladnega jekla in je lokalno varjen in sestavljen. Okvirne dele in posebne dele dobavljajo profilni proizvodni obrat, ki zagotavlja natančnost in kakovost telesa omare. Komponente Univerzalne omare so zasnovane po modularnem načelu, z namestitvenimi luknjami v intervalih 20 mm modula. Visoka univerzalnost omogoča tovarni, da doseže predprodukcijo, ki ne samo skrajša proizvodni cikel proizvodnje, ampak tudi izboljša delovno učinkovitost.
Funkcije izdelka izdelka za distribucijo AC z nizko napetostjo
1. Visoka varnostna zasnova
380V komunikacijska omara z nizko napetostno distribucijo uporablja visoko trdne hladno valjane jeklene plošče za telo omare, kar zagotavlja zaščito IP30 pred prahom in električnim udarcem.
Opremljen z inteligentnimi odklopniki in preostalimi tokami (RCD), ki spremljajo preobremenitve, kratke stike in ozemljitvene napake v realnem času, kar zagotavlja varnost opreme in osebja.
2.Modularna fleksibilna konfiguracija
Modularna struktura omogoča hitro širitev na podlagi potreb po obremenitvi, ki omogoča prilagodljivo dodajanje ali odstranjevanje funkcionalnih enot, kot so moduli za porazdelitev moči, spremljanje in moduli kakovosti moči.
Standardizirano oblikovanje vmesnika zagotavlja združljivost z glavnimi blagovnimi znamkami odklopnikov, relejev in komunikacijskih protokolov, ki se prilagajajo različnim potrebam po sistemski integraciji.
3. učinkovita odvajanje toplote in proti interferenca
Optimiziran sistem prezračevanja in odvajanja toplote znotraj omare uporablja vrhunske osne ventilatorje in pametno krmiljenje temperature, da se zagotovi stabilno delovanje tudi pri visokih temperaturah in težkih obremenitvah.
Elektromagnetno zaščito učinkovito zavira elektromagnetne motnje (EMI), kar zagotavlja zanesljive komunikacijske signale in elektroenergetske sisteme.
4. Inteligentna funkcija spremljanja
Kabinet z nizko napetostno distribucijo 380V Komunikacija združuje module oddaljenega spremljanja (neobvezno), ki podpirajo spremljanje v realnem času in alarme za napetost, tok, napajanje in stanje napake.
Podpira komunikacijske protokole, kot sta Modbus in RS485, kar omogoča brezhibno integracijo s sistemi za upravljanje gradbenih ali komunikacijskih omrežij.
Parameter izdelkov
Model
Nazivna napetost (v)
Nazivni tok (a)
Nazivni prelomni tok s kratkim stikom (KA)
Nazivni kratek stik vzdrži tok (IS) (KA)
Nazivni vrh vzdrži tok (KA)
Raven zaščite ohišja
GGD1
380
A: 1000
15
15
30
-
B: 600 (630)
C: 400
GGD2
380
A: 1500 (1600)
30
30
63
IP30
B: 1000
C: -
GGD3
380
A: 3150
50
50
105
-
B: 2500
C: 2000
Dobavni obseg
Naslednje izdelke transformatorjev lahko zagotovimo tudi: 30-2500 KVA/10KV Laminirani jedrnski distribucijski transformator 30-2500 KVA napajalni transformator 30-2500 kva napajalni transformator (trifazni oljni transformator) Nj Nj Nj {{0}? Nj Nj Nj Nj 30-3200 KVA usmerni transformator 6300-42200 KVA Trifazni oljni transformator moči 800-31500 KVA/35kV oljni transformator 100-1600 KVA kombinirani transformator 380V Komunikacija nizkonapetostna distribucijska omara Vnaprej sestavljena podstanica (evropski slog) itd.
Proces proizvodnje
1.Dign in preverjanje
Prilagojene risbe so ustvarjene v skladu z zahtevami kupcev, optimizacijo postavitve vezja in zasnove odvajanja toplote s pomočjo simulacijske programske opreme.
IP zaščita, izolacija vzdrži napetost in EMC (elektromagnetna združljivost) se izvajajo za zagotovitev skladnosti z mednarodnimi standardi (npr. IEC 61439, GB 7251).
2. Nabava nabave in komponent
Izbrane so visokokakovostne komponente, ki zagotavljajo električno zmogljivost in življenjsko dobo.
Jekleni in izolacijski materiali prehajajo ROHS in okoljska potrdila, kar zagotavlja varnost in trajnost.
3.Sembly in nadzor kakovosti
Modularni sklop strogo sledi procesnim standardom in tako zagotavlja, da se električni očistek in razdalja lezenja izpolnjujeta v varnostnih specifikacijah.
100 -odstotno tovarniško testiranje vključuje izolacijsko upornost, vzdrži napetost, dvig temperature in preverjanje funkcij RCD.
4.Paking in dostava
Za zagotovitev varnega prevoza se uporablja odporna proti udarci in vlago.
Na voljo so smernice za namestitev na kraju samem za hitro dokončanje sistemske povezave in odpravljanje napak.
Porazdelitev moči za komunikacijske bazne postaje in podatkovne centre;
Sistemi za distribucijo električne energije z nizko napetostjo za pametne parke in inteligentne zgradbe;
Upravljanje električne energije za industrijske obrate in logistična skladišča;
Vsilni napajalniki in sistem UPS, ki podpira opremo.
Potrdilo o certifikaciji SGS
o nas
Gnee Group:
Strokovnjak za integracijo dobavne verige globalnih transformatorjev (2008 - prisoten)
Gnee Gnee, ustanovljena v 2 0 08, je doživela petnajst let globokega gojenja industrije in se uspešno preoblikovala iz regionalnega trgovca v globalnega strokovnjaka za upravljanje dobavne verige. Kot pionir v integraciji jeklene industrijske verige je skupina vzpostavila sistem vrednosti v celotnem ciklu, ki obsega javno nabavo surovin, koordinacijo proizvodnje, logistično optimizacijo in terminalne storitve, kar je postavilo inovativno operativno merilo v globalnem sektorju distribucije transformatorjev. V dobi industrije 4.0 se GNee Group pospešuje za svoj cilj, da postane globalna integrator vrednosti industrije transformatorja z digitalnim prestrukturiranjem in gradnjo zelene dobavne verige.
Proizvodno okolje
Embalaža in prevoz
Pogosta vprašanja
V: Katere so temeljne konkurenčne prednosti vašega podjetja?
O: Izkušnje in obseg: Od ustanovitve leta 2008 se naše podjetje že 18 let osredotoča na polje transformatorjev. Dostavili smo več kot 50, 000 enot opreme in postregli več kot 2, 000 strankam po vsem svetu. R&D in produkcija: ekipa 200 strokovnjakov z 20, 000 ㎡ Moderna proizvodna baza, ki zajema tri glavne lokacije na Kitajskem: Shijiazhuang, Xingtai in Anyang. To zagotavlja popolno avtonomijo od surovin do končnih izdelkov. Sposobnost prilagajanja: podpira oblikovanje transformatorjev, ki segajo od 50KVA do 5000KVA. Prilagojene rešitve je mogoče zagotoviti za posebne scenarije, kot so visoka nadmorska ali ekstremna temperatura.
V: Kako zagotovite čas in kakovost dostave?
O: Zagotavljanje dobavne verige: izkoriščanje prednosti industrijskih grozdov treh tovarn ohranjamo dovolj inventarja surovin, kar omogoča hitrejši odziv naročila v primerjavi s povprečjem industrije za 30%. Sistem za nadzor kakovosti: Od natančnosti jedra zlaganja (± 0}. 5 mm) do 200 inšpekcijskih elementov pred dostavo izdelkov zagotavljamo, da vsaka naprava ustreza mednarodnim standardom, kot sta CE in IEC.
V: Kakšen je cikel dostave za standardne izdelke? Ali bodo izdelki po meri vplivali na čas dostave?
O: Standardni izdelki: Tipični cikel dostave je 15-30 delovni dnevi (začenši s podpisom pogodbe in prejema predplačila). Izdelki po meri: cikli dostave se lahko razširijo glede na posebne zahteve, ki običajno zahtevajo 30-60 delovne dni. Če bodo vključeni posebni materiali, nestandardni modeli ali mednarodni prevoz, se bomo med obema stranema dogovorili o posebnem času.
V: Ali transformatorji vašega podjetja izpolnjujejo mednarodne standarde?
O: Potrdila: Prepričana potrdila, vključno z IEC 60076 (mednarodni standard), GB/T 6451 (kitajski nacionalni standard), SGS, CE, UL itd. Posebna potrdila: nekristalni transformatorji zlitin izpolnjujejo standard IEC 61786 (visoko učinkovite transformatorje); Vnaprej sestavljene podstanice so v skladu z zahtevo IEC 62271-200 (predhodno sestavljena podstanica).
V: Kako izbrati ustrezno vrsto transformatorja?
O: Prednostna energetska učinkovitost: Izberite transformatorje suhega tipa amorfne zlitine ali epoksi smole. Scenariji visoke obremenitve: Prednostni so oljni transformatorji. Kompleksne potrebe po distribuciji: kontaktni inženirji, da prilagodijo vnaprej sestavljene rešitve.
