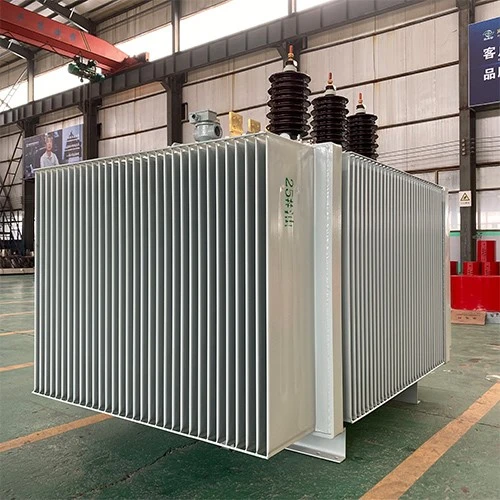

200Kva trifazni razdelilni transformator

Glavne sestavine a200 KVA, 11 kV/433 V, 3 faze, 50 Hz, aluminijasta navitja, oljno hlajen razdelilni transformatorlahko razvrstimo v glavne funkcionalne dele in zunanjo opremo za delovanje in varnost.



Jedrne komponente

Te komponente so bistvene za transformatorjevo osnovno funkcijo transformacije napetosti.

• Jedro (Iron Core): Izdelano iz visoko-kakovostnih, hladno{1}}valjanih laminatov iz silicijevega jekla za zagotavljanje nizke-odporne magnetne poti in zmanjšanje izgub energije. Laminati so zloženi, da se zmanjšajo izgube zaradi vrtinčnih tokov.
• Navitja (tuljave): Sestavljen je iz visoko{0}}kakovostnih aluminijastih prevodnih žic, navitih okoli krakov jedra.
• Visok{0}}napetostno (HV) navitje: Primarno navitje 11 kV, običajno povezano v konfiguraciji trikotnika.
• Navitje nizke-napetosti (LV).: sekundarno navitje 433 V, ki je običajno povezano v konfiguraciji zvezda, da zagotovi nevtralno točko za eno-fazne obremenitve.
• Transformatorsko olje (izolacijsko olje): Visoko rafinirano mineralno olje, ki opravlja dve kritični funkciji: električno izolacijo in odvajanje toplote (hlajenje). Jedro in sklop tuljave potopi v rezervoar.
• Glavni rezervoar: Robustno jekleno ohišje, ki vsebuje jedro-sklop navitja in transformatorsko olje. Zasnovan je tako, da prenese notranji pritisk in zaščiti komponente pred zunanjim okoljem.



Zunanja oprema in dodatki

Ti deli so ključni za nadzor, zaščito in vzdrževanje transformatorja.

• Rezervoar za olje (Rezervoar rezervoarja): Majhen pomožni rezervoar, nameščen nad glavnim rezervoarjem. Prilagodi se širjenju in krčenju transformatorskega olja zaradi temperaturnih nihanj, kar zagotavlja, da glavni rezervoar ostane popolnoma napolnjen z oljem.
• Odzračevalna enota (dihalni aparat): Povezan z rezervoarjem konzervatorja vsebuje silikagel, ki absorbira vlago iz zraka, ki vstopa v transformator med stiskanjem olja, s čimer preprečuje, da bi vlaga onesnažila olje in poslabšala izolacijo.
• Puše: Izolirane sponke (običajno iz porcelana ali polimera), ki vodijo visoko{0}}napetostne in nizko{1}}napetostne navitne povezave skozi pokrov rezervoarja ali stranice. Ti izolirajo vodnike pod napetostjo od ozemljenega rezervoarja.
• Radiatorji (hladilne cevi): Zunanja hladilna rebra ali cevi, povezane z glavnim rezervoarjem. Skozi njih kroži transformatorsko olje, ki odvaja toploto v ozračje (ONAN hlajenje - Oil Natural Air Natural).
• Tap Changer (izklopljen-obremenitev): Mehanizem, običajno dostopen zunaj, ki se uporablja za prilagajanje razmerja obratov transformatorja v korakih za natančno-nastavitev izhodne napetosti na zahtevano raven. Za to velikost je tipičen tip brez-obremenitve, kar pomeni, da mora biti transformator -izklopljen iz napetosti pred nastavitvijo.
• Eksplozivni ventil / naprava za sprostitev tlaka: Varnostna naprava, zasnovana za sprostitev prekomernega tlaka, ki je nastal v rezervoarju med resno notranjo napako, kar preprečuje katastrofalno eksplozijo.
• Indikator nivoja olja: Merilnik, nameščen na posodo konzervatorja za spremljanje nivoja transformatorskega olja.
• Indikatorji temperature: Termometri (kazalnik temperature olja OTI in včasih indikator temperature navitja WTI) za spremljanje delovne temperature olja in navitij.
• Tipska ploščica: Aluminijasta ploščica, pritrjena na rezervoar, s podrobnostmi o vseh ključnih specifikacijah in tehničnih podatkih transformatorja (npr. nazivna vrednost kVA, napetosti, material za navijanje, standardi, serijska številka itd.).
• Ozemljitvene sponke: Predvidene točke za varno ozemljitev rezervoarja transformatorja.
• Dvižne kljuke: Na voljo na rezervoarju in konzervatorju za lažji transport in namestitev.
• Odvodniki strele: Zunanje prenapetostne zaščitne naprave, ki so pogosto nameščene v bližini visokonapetostnih puš, za zaščito transformatorja pred visokonapetostnimi sunki, ki jih povzročajo udari strele.
