SVR - Visokonapetostni transformator za regulacijo napajalne napetosti

Kaj je transformator za regulacijo napetosti?

Regulacija napetosti električnega transformatorjapomaga nadzorovati nihanje električne napetosti med napajanjem in porabo.

Linijski avtomatski regulator napetosti SVR je naprava, ki zagotavlja stabilnost izhodne napetosti s sledenjem spremembam omrežne napetosti in avtomatskim prilagajanjem transformacijskega razmerja same naprave. Samodejno lahko prilagodi vhodno napetost v območju ±20%.



Posebej primeren je za vode z velikimi nihanji napetosti ali vode z velikimi padci napetosti. Namestite ta napajalni regulator napetosti zaporedno na sredino 6kV, 10kV in 35kV linij.



Na zadnji strani je linijska napetost nastavljena v določenem obsegu, da se zagotovi napajalna napetost uporabnika in zmanjša izguba v liniji. Poleg tega je napajalni avtomatski regulator napetosti SVR primeren tudi za transformatorske postaje, kjer glavni transformator nima možnosti regulacije napetosti.



Ta napetostni regulator je nameščen na izhodni strani transformatorja v transformatorski postaji, da zagotovi napetost vodila na izhodni strani. Ima široko paleto aplikacij v nacionalnem podeželskem električnem omrežju, mestnem električnem omrežju, naftnih poljih, premogu, kemični industriji, transformatorskih postajah in drugih področjih.



Standardi izdelkov
1. Standardi proizvodnega oblikovanja:
JB8749-1998 Splošne tehnične zahteve za napetostne regulatorje
GB1094-2013 Močnostni transformator
GB/T6451-2008 Tehnični parametri in zahteve za tri{2}}fazni oljni transformator
GB/T17468-1998 Smernice za izbiro močnostnih transformatorjev
GB10230-2007 Pri-obremenitveni menjalnik
GB/T1058-1989 Smernice za uporabo stikalnih naprav pod-obremenitvijo
DL/T572-2010 Predpisi o delovanju energetskih transformatorjev
2. Merila sprejemljivosti:
Napetost točke namestitve avtomatskega napetostnega regulatorja linije SVR izpolnjuje zahteve nacionalnega standarda GB/T12325-2008 standard odstopanja napetosti napajanja: vsota absolutne vrednosti pozitivnih in negativnih odstopanj napetosti napajanja 35 kV in več ne presega 10 % nazivne napetosti; 20kV in manj tri. Dovoljeno odstopanje fazne napajalne napetosti je ±7% nazivne napetosti; dovoljeno odstopanje enofazne napajalne napetosti 220V je +7% in - 10% nazivne napetosti.



Značilnosti izdelka in obseg uporabe
glavna značilnost:
(1) Celotna naprava ima veliko zmogljivost, nizko izgubo, majhno prostornino ter enostavno namestitev in vzdrževanje;
(2) Sledite spremembi napetosti in samodejno prilagodite položaj tri-faznega-preklopnika-obremenitve, z zanesljivim delovanjem in visoko natančnostjo prilagajanja napetosti;
(3) Referenco napetosti, zakasnitev delovanja, dovoljeno območje in število krat je mogoče prilagoditi po potrebi, nastavitev parametrov pa je prilagodljiva in priročna;
(4) Prikažite SVR na-obremenitvenem ventilu-delovne čase menjalnika in trenutno prestavo, z indikatorji najvišje in najnižje prestave;
(5) Ima zaščito zgornje in spodnje meje zobnikov ter funkcijo časovne omejitve delovanja, kar učinkovito izboljša zanesljivost izdelka;
(6) Krmilnik ima funkcijo zaščite pred-padcem napetosti in zaščito pod-napetostjo. Ko je vod pod-napetostjo ali pod-napetostjo, se krmilnik samodejno zaklene; da zagotovite varno delovanje menjalnika-točkovnega ventila- ob obremenitvi
(7) Krmilnik uporablja industrijski -krmilni čip, ki ima visoko zanesljivost in močno proti- motenj ter se lahko prilagodi težkim zunanjim okoljem;
(8) S komunikacijskim vmesnikom RS485 si je mogoče parametre krmilnika ogledati in spremeniti prek brezžičnega komunikacijskega modula.
Okoljski pogoji:
1. Nadmorska višina: manjša ali enaka 2000 m
2. Temperatura okolja: -25ºC~+45ºC
3. Relativna vlažnost: manj kot 90%
4. Sposobnost proti -onesnaževanju: razred III
5. Naklon namestitve: < 2%
6. Okoli naprave ni umazanega in jedkega medija, ki resno vpliva na izolacijo naprave, na delovnem mestu ni nevarnosti požara in eksplozije ter močnih vibracij.
Opomba: Ko delovno okolje presega zgornje pogoje, potrebuje uporabnik posebna navodila ob naročilu.



Transformatorji serije SVR za avtomatsko regulacijo in stabilizacijo napetosti za visoko{0}}napetostne napajalne vode sledijo spremembam v linijski napetosti, samodejno zbirajo in nadzorujejo signale iz vezja ter samodejno prilagodijo transformatorsko razmerje naprave, da zagotovijo stabilno izhodno napetost.



Transformator za regulacijo napetosti proizvaja HENAN GNEE ELECTRIC CO., LTD. lahko samodejno prilagodi vhodno napetost v območju ± 20%, primerno za vode z velikimi nihanji napetosti ali padci napetosti. Ta tip regulatorja napajalne napetosti je zaporedno nameščen na sredini in zadaj linij 3KV-38KV za prilagoditev omrežne napetosti v določenem območju, kar zagotavlja napajalno napetost uporabnikov.



Avtomatski napetostni regulator serije SVR, ki ga proizvaja HENAN GNEE ELECTRIC CO., LTD. je primeren tudi za transformatorske postaje, kjer glavni transformator nima možnosti regulacije napetosti. Ta vrsta regulatorja napetosti je nameščena na izhodni strani transformatorja transformatorske postaje, da zagotovi napetost zbiralke na izhodni strani.



Avtomatski napajalni regulator napetosti serije SVR je primeren za nestabilna mesta z visoko ali nizko napetostjo, kot so podeželska električna omrežja, predori, naftna polja, rudarska območja, kemična industrija, transformatorske postaje itd. Trenutno se ta izdelek prodaja v države v razvoju, kot so Srednja Azija, Afrika, Jugovzhodna Azija in Južna Amerika.

10KV 35KV SVR Linijski avtomatski transformator napetostnega regulatorjaTehnični parametri in dimenzije konstrukcije

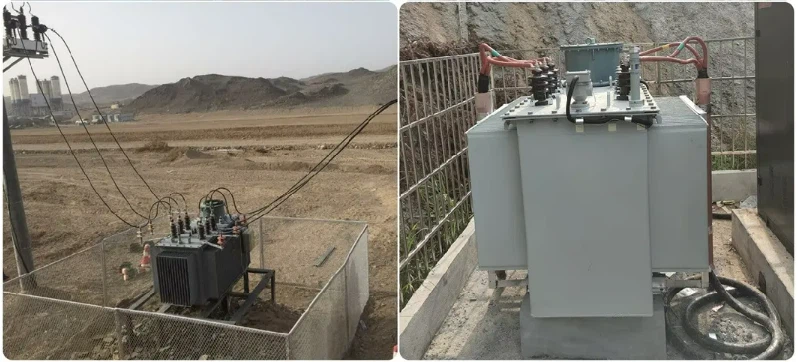

SVR - Primer uporabe visokonapetostnega transformatorja za regulacijo napajalne napetosti
