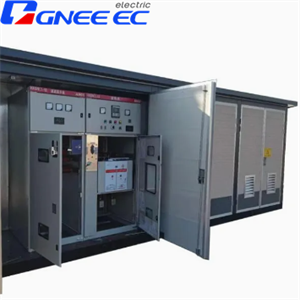

11kV montažna kompaktna transformatorska postaja

Montažna kompaktna razdelilna postaja je ena vrsta kompaktnega kompleta distribucijske opreme, ki je zasnovana tako, da združuje srednjenapetostne stikalne naprave, nizkonapetostne stikalne naprave, razdelilni transformator, naprave za merjenje energije in naprave za kompenzacijo jalove moči v eno ali več omaric v skladu z določeno shemo ožičenja. Primeren je za tri{1}}fazne izmenične sisteme z nazivno napetostjo 11KV ali 33KV za napeljavo in distribucijo električne energije.

Pošlji povpraševanje

Klepetaj zdaj

Imate vprašanja? Prodajni predstavniki GNEE so zdaj na voljo za klepet v živo

Pošlji e-e-pošto:sales@gneeelectric.com

Tel:+8615824687445

Henan GNEE Electric Co., Ltd. je eden najbolj zanesljivih proizvajalcev in dobaviteljev 11 kv montažnih kompaktnih transformatorskih postaj na Kitajskem. Če nameravate kupiti prilagojeno 11 kv montažno kompaktno postajo, izdelano na Kitajskem, dobrodošli, da dobite ponudbo iz naše tovarne. Na voljo so kakovostni izdelki in razumna cena.

11kV montažnokompaktna transformatorska postajazasnovan za zunanjo uporabo s prednostmi kompaktne velikosti, prilagodljive kombinacije, zanesljive tehnologije itd. Stopnja vhodne primarne napetosti je 11 kV v vhodni visokonapetostni obročni glavni enoti, funkcija kompaktne transformatorske postaje pa je pretvorba visoke napetosti 11 kV v nizko napetost, kot je 415 V ali 380 V.

Zmogljivost električne energije za kompaktne transformatorske postaje 11kV je običajno zasnovana pod 1000kva in je odvisna od zmogljivosti razdelilnega transformatorja. Najbolj priljubljena velikost kompaktne transformatorske postaje je 630kva na trgu zaradi prednosti oblikovanja. Glavne komponente kompaktne transformatorske postaje so visokonapetostni rmu, nizkonapetostni rmu in razdelilni transformator.

Specifikacija montažne kompaktne transformatorske postaje

HV enota	Nazivna frekvenca	Hz	50
	Nazivna napetost	kV	7.2 12 24 40.5
	Nazivni tok glavnega vodila	A	630 1250 1600
	Nazivni kratko{0}}vzdržni tok/trajanje	kA/s	20/4 25/3 31.5/4
	Nazivni temenski odporni tok	kA	50 63 80
	1 min vzdržljive napetosti električne frekvence (do-ozemljitev/med odprtimi kontakti)	kV	32/36 42/48 65/79 95/115
	Prenosna napetost impulza strele (do-zemljitve/med odprtimi kontakti)	kV	60/70 75/85 125/145 185/215
	Nazivni prekinitveni tok-kratkega stika	kA	20 25 31.5
	Ozemljitvena zanka kratko{0}}zdrži tok / trajanje	kA/s	20/2 20/4
	Nazivni tok kratkega{0}}sklopa glavne zanke	kA	50 63 80
	Nazivni izklopni tok aktivne obremenitve	A	630
	Nazivni izklopni tok zaprte zanke	A	630
	Nazivni prenosni tok	A	1700
	Mehanski življenjski peroid	krat	3000 5000 10000
NN enota	Nazivna frekvenca	Hz	50
	Nazivna napetost	kV	0.4/0.23
	Nazivna izolacijska napetost	V	690
	Nazivni tok glavne zanke	A	100~3200
	Nazivni kratkotrajni tok-	kA/s	30/1 50/1 100/1
	Nazivni temenski odporni tok	kA	63 105 176
	5s močne frekvence vzdržljive napetosti	kV	2.5 3.75
Transformatorska enota	Nazivna frekvenca	Hz	50
	Nazivna napetost	kV	7.2 12 24 40.5/0.4
	Nazivna zmogljivost	kVA	30~1600
	1 min vzdržljive napetosti moči	kV	25/20 35/28 55/50 85/75
	Prenosna napetost impulza strele	kV	60 75 125 170
	Impedančna napetost	％	4~6
	Območje dotika	...	±×2.5％ ±×5％
	Skupina povezav	...	Y,yn0 D,yn11
	Vrsta	...	Tip-potopljen v olje, suh tip
Omarica	IP koda HV in NN komor	...	IP33D
	IP koda transformatorske komore	...	IP23D
	Raven hrupa (olj{0}}potopljen tip/suh tip)	dB	Manjše ali enako 50/55

Substation power transformer

značilnosti montažne kompaktne transformatorske postaje

11kV montažna kompaktna transformatorska postaja, zasnovana za 3-fazni sistem distribucije električne energije izmeničnega toka, se pogosto uporablja v stanovanjskih četrtih, mestnih javnih službah itd.
Zasnovana kompaktna transformatorska postaja 11 kV ima prednosti kompaktne strukture, enostavne namestitve, enostavnega vzdrževanja, prilagodljive kombinacije in zanesljivega delovanja.
Zaradi velikosti kompaktne transformatorske postaje, ki je zasnovana samo za 1/10 enake zmogljivosti tradicionalne električne transformatorske postaje, bi ta prednost lahko prihranila delovno obremenitev pri načrtovanju in stroške gradnje.

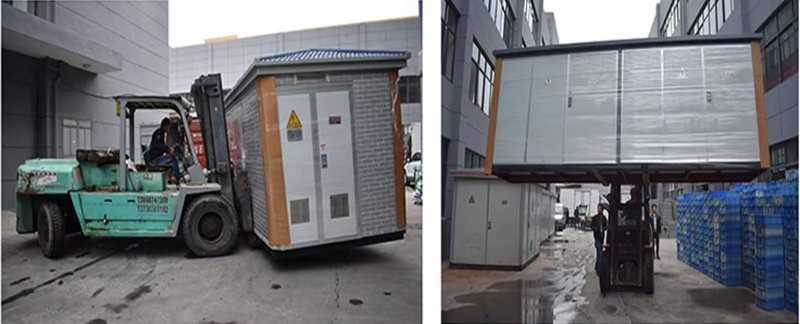

Pakiranje in pošiljanje

Unit substation transformer

Substation potential transformer
