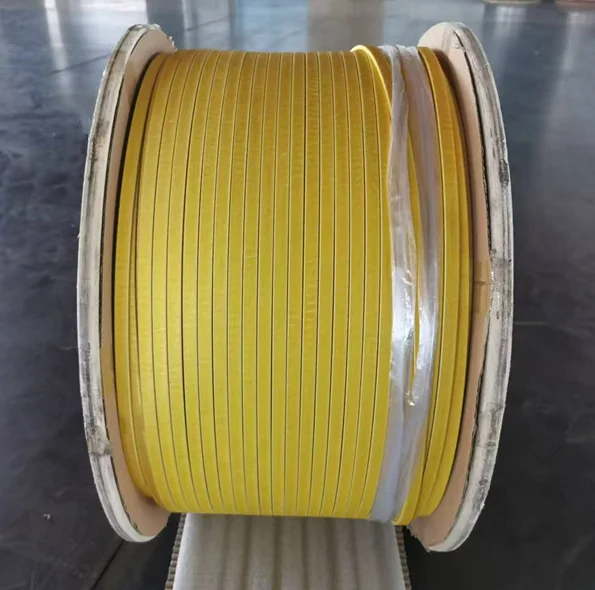

Bakrena žica, pokrita s steklenimi vlakni

Vodnik: baker;
Oblika: okrogla in ravna;
Premer: okrogli: od 2,0 do 7,0 mm, kar pomeni 12-1 AWG ali 14-1 SWG; Retangular: A: 1-10, B: 3-35;
Termalni razred: 155c, 180c

Tehnične specifikacije Cu prevodnika Cu, zavite

Bakrena žica, prekrivana s Cu, prekrita s steklenimi vlaknami, je vrsta električnega prevodnika, ki je izoliran s plastjo steklenih vlaken. Ta vrsta izolacije zagotavlja kombinacijo električne izolacije in mehanske trdnosti. Običajno se uporablja v različnih aplikacijah, vključno s transformatorji, motorji in drugo električno opremo, kjer je potrebna kombinacija električne izolacije, toplotne odpornosti in mehanske trdnosti. Posebne zahteve aplikacije bodo narekovale izbiro izolacijskih materialov in konstrukcije.

Struktura bakrene žice, pokrita s steklenimi vlakninami

Izolacija iz steklenih vlaken: bakreni prevodnik je prekrit s plastjo steklenih vlaken, da se zagotovi električna izolacija. Fiberglass, znana tudi kot steklena vlakna, je močan in trpežen material, ki ponuja dobre električne izolacijske lastnosti. Pomaga preprečiti kratke tokokroge in zagotavlja varen prenos električnih tokov.

Enamel premaz (neobvezno): V nekaterih primerih lahko na bakrenem prevodniku pred uporabo izolacije iz steklenih vlaken pride do dodatnega prevleka sklenine. Ta plast sklenine zagotavlja dodatno zaščito pred okoljskimi dejavniki in pomaga izboljšati splošno trajnost žice.

Bakreni prevodnik: Jedro žice je izdelano iz bakra, zelo prevodne kovine, ki se običajno uporablja pri električnih aplikacijah. Baker zagotavlja odlično električno prevodnost, zaradi česar je primeren za učinkovito prenos električnih signalov.

Ime: Električni aluminij /bakrena žica z ravnim steklenim vlakom
Uporaba: Srednja in električna navitja motorja in transformatorjev, instrumentacijska navijanje, transformatorji, telekomunikacijska oprema.
Material prevodnika: baker/aluminijast tip: izoliran
Vrsta dirigenta: Trdna izolacija: steklena vlakna, poliestrski film ali poliimidni film
Temperaturni razred: 130, 155, 180, 200 ° C plasti: enojne, dvojne ali prilagojene
Premer okrogle žice bakra ali aluminija: φ1.00-φ6,00mm
Ravna velikost (aluminij): A: 0,90-6,30 mm B: 2.00-25,00 mm ravne velikosti (baker): A: 0,80-5,60 mm B: 2.00-22,00 mm
Značilnosti: odličen vročinski šok, oprijemljivost in prilagodljivost
Standard: IEC, NEMA, GB, JIS, GB/T7672, IEC60317 Certificiranje: SGS, UL, ISO, ROHS

Aluminijasta/bakrena žica, pokrita z vlaknami, je v skladu z zahtevami kupcev, aluminijev/bakreni prevodnik je enakomerno pokrit z enim ali dvema plastma non - alkalijskih vlaken, nato pa je impregniran v združljivem izolacijskem prevleku, ki je pečen, da se polister in aluminum/coppper.

Steklo v izolirani pravokotni aluminijasti žici, pokrito z vlakno, se lahko nanese v obliki tkane traku ali kot neprekinjena vlakna. Izkazalo se je za učinkovito izolacijo, ki zagotavlja navijanje tuljav z večjo toplotno stabilnostjo, ustrezne električne lastnosti in dobro odpornost proti abraziji po lakiranju. Steklo je vezano z lakom za dielektrično trdnost za izboljšanje mehanskih lastnosti.

Prevodniki iz steklenih vlaken (goli ali emajlirani) so zelo primerni za navitja statorjev električnega motorja, generatorjev, posebnih transformatorjev in visokonapetostnih motorjev. Na splošno se lahko uporabi ta izolacija, kadar so potrebne visoke mehanske trdnosti in visoke izolacijske lastnosti. Ima zelo visoko stopnjo mehanske in toplotne stabilnosti.

Gola električna aluminijasta žica iz procesa ekstrudiranja je najbolj idealna materiala za proizvodnjo izolirane izolirane aluminijaste žice z ravno kvadrat iz steklenih vlaken.

Najpogostejša aplikacija je v vlečnih motorjih. Ima zelo visoko stopnjo mehanske in toplotne stabilnosti, bodisi za izolacijo razreda F in H, če je impregnirana s poliestrskimi, poliestrskimi imide ali epoksidnimi impregnirajočimi laki. Za višji toplotni razred lahko steklena vlakna - zasukane vodnike impregniramo s silikonskimi smolami termičnega razreda 200.

Splošne vrste:
1
Struktura enojnega stekla in dvojnega stekla z okroglo aluminijasto žico ravno aluminijasto navijanje žice je v osnovi enaka kot pri stekleni žici, le da gola žica nadomesti emajlirana žica. Ta vrsta vijugaste žice je "ojačana izolacija", ki je uporabna za navitja motornih električnih izdelkov z visoko delovno napetostjo in zahtevami visoke zanesljivosti. Na primer, enojno stekleno emajlirano okroglo bakreno žico se lahko uporablja za motorična navitja v hudih delovnih okoljih, kot so rudniki. Obstaja 130-220 različnih temperaturnih indeksov za lak "jedro", a ker je indeks najvišje temperaturne odpornosti vezave lak 180, je temperaturni indeks te vrste navijalne žice le 130, 155 in 180.

2

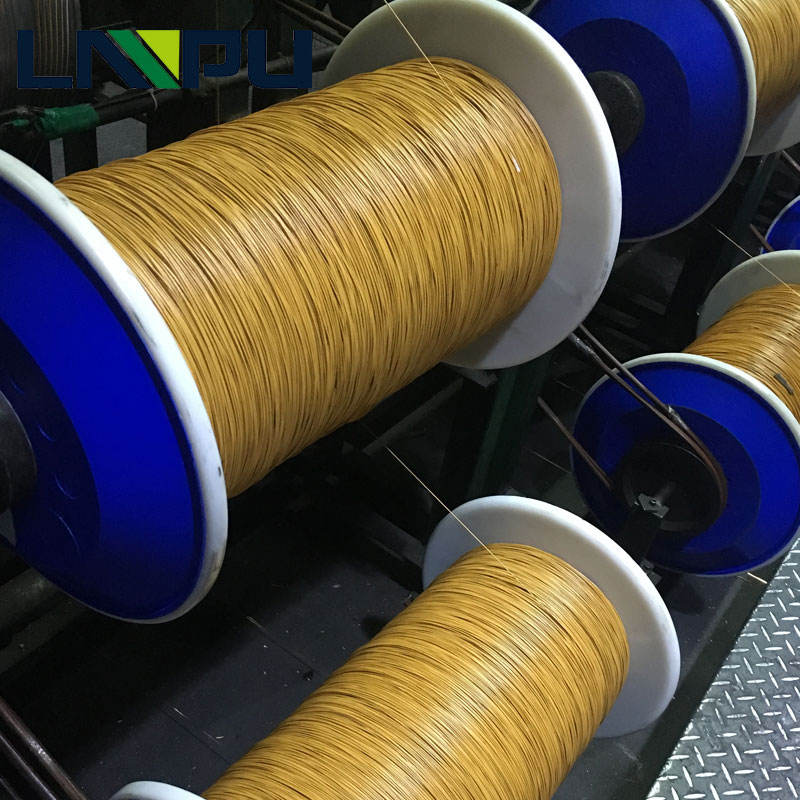

Za žico z dvojnim steklom, prevlečenim z nitko, se na splošno uporabljata steklena filament in poliestrske filamente za potop in premazovanje ustrezne posebne barve za žico, prevlečeno s stekleno nitko za neprekinjeno navijanje, ki jo je treba posušiti. Dvojno stekleno vlakno je treba dvakrat prevleči v obe smeri vrtenja. Na splošno se uporablja za velike električne naprave, kot so transformatorji in varilni stroji.
Dvojne steklene filamente lahko pokrivajo tudi emajlirane žice, tako da lahko dobimo tako značilnosti uporov za tlačno odpornost in značilnosti toplotne odpornosti steklenih filamentov. Dvojna steklena žica zavita žica je bakrena žica, zavita s plastjo steklene žice za izolacijo.

3. Filmsko zavito žica iz steklenih vlaken
Izolacijska struktura te vrste vijugaste žice je najprej zavita s filmom na žici in nato zavita z enojnimi ali dvojnimi steklenimi vlakni. Impregnirana je z nezdružljivo izolacijsko prevleko zahtevane toplotne ocene in pečena, da tvori celoto med steklenimi vlakni, filmom in prevodnikom. Za izdelek je značilna relativno tanka debelina izolacije in visoka vrednost napetosti. Posebej je primeren za visoko - navitja napetosti z delovno napetostjo 6kV in navitja drugih motorjev in električnih izdelkov. Indeks temperaturne odpornosti tega izdelka je 130, 155 in 180/200. Zaviti poliestrski film z indeksom temperaturne odpornosti 130, zavit poliesterimidni film z indeksom temperaturne odpornosti 155 in 180/200 ali kompozitnim filmom poliesterimida F46 (izolacijska prožnost vijugaste žice slednje je boljša od prvega), debelina filma je na splošno 0,05 mm. Če se uporablja 0,02-50,03 mm, lahko izdelek z nazivno izolacijsko debelino 0,02 mm izdelamo z dodajanjem enojnih steklenih vlaken. Njegova razčlenjena napetost ni manjša od 2500 V, njegova izolacijska zmogljivost pa je boljša kot pri emajliranem steklu bakrene ravne žice.
Ta izdelek ima stopnje odpornosti na napetost in temperaturno odpornost 130, 155, 180 in 200. Široko se uporablja za navitja reaktorjev, transformatorjev, motorjev ali drugih podobnih električnih produktov.
Poliestrski film ali poliimidni film se prekriva z več kot 30%, vrnitev dveh slojev steklenih vlaken pa mora biti nasprotna. Žica razreda F je potopljena v izolacijsko barvo razreda F, žica razreda H pa se potopi v izolacijsko barvo razreda H
155 Grade Film Ovirana žica (baker in aluminij): Izolacijska struktura tvori spodnji poliestrski film plus steklena vlakna in posebna žična ovijena izolacijska barva po visokem - temperaturne peke in strjevanja. V primerjavi z enotno žico, zavito žico, ima odlične električne zmogljivosti, odlično odpornost proti obrabi in visoko mehansko trdnost žice zavite žice ter izboljša varstvo okolja izdelka. Hkrati pa zagotavljajo odlično prilagodljivost vijuganja, transformatorji, odlične zmogljivosti motorjev na reaktorju in drugih poljih.
Filmska ovojena žica v razredu 180/200 (baker in aluminij): Izolacijska struktura tvori spodnji poliimidni film plus steklena vlakna in posebna žična izolacijska barva po visokem - temperaturne peke in strjevanja. V primerjavi z enotno žico zavito žico močno izboljša električno zmogljivost in temperaturno odpornost izdelka. Hkrati ima odlično odpornost proti obrabi in visoko mehansko trdnost žice zavite žice ter izboljša varstvo okolja izdelka. Medtem ko zagotavlja odlično prilagodljivost navijanja, je izrazita na poljih transformatorjev, motorjev, reaktorjev itd., Kjer so zahteve glede električne in temperaturne odpornosti visoke.

Steklo - žica, pokrita z vlaknami

Test:
